SM7 넌아트 순정후방카메라 제거후 사제 렉시스 후방카메라로 교체하기...

지금은 폐차를 해버렸지만 차량의 완성도가 좋았던 탓에 내가 상당한 애정을 주었었던 SM7 넌아트이다.
DIY하다 Die 할 뻔했어요라는 말이 나올때도 있지만
그래도 완성이 되고나면 이루말할수없는 뿌듯함은 Diy의 즐거움이지 않을까 싶다.

처음 중고차로 가져왔을때의 네비게이션은 순정네비였었는데 후진시 화면이 깜빡거리는 현상이 있었는데 네비순정화를 위해 네비교체작업을 진행하자마자 후방카메라가 바로 죽어버림 ㅋㅋㅋ
순정화작업을 해주신분도 나도 급당황을 했었던기억이 있다.

"빠꾸를 해야한디 어쩐다요???" 할 정도로 후방카메라에 적응이 되어버렸던 나는 급 멘붕이 와버렸다. ㅋㅋ

순정후방카메라를 교체하기 위하여 구매한 사제 렉시스 후방카메라...
"그러면 순정으로 교체하면 되잖아요?" 라고 궁금해하시는 분들 많으시겠지만 40만원 중반대의 가격을 형성하는 순정후방카메라를 구매하기엔 내키지가 않았다
10만원정도만 있어도 수리하고도 남는데 굳이 순정이 필요없기도 한 이유이기도 했기 때문이다.

옥이네에서 79900원에 구매를 했고 보통 괜찮은 제품들 보면 2~3만원때 제품들도 많지만 문제는 순정 후방카메라가 커서 트렁크공간이 많다보니 손이많이갈꺼같아 산게 "렉시스 후방카메라" 이다.
소니ccd2 , 0.01lux의 선명한 주야간 화질을 보여준다고한다.

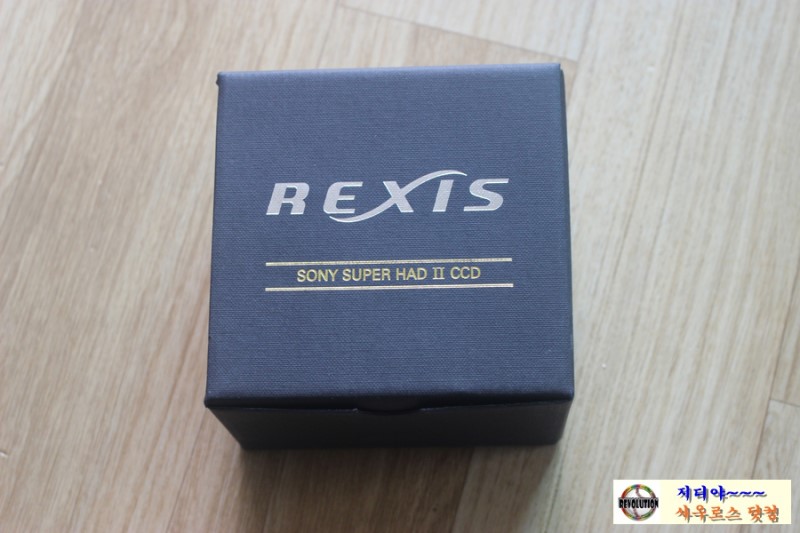

가격대가 있어서 그런지 나름 고급스런 케이스에 담겨있는 크롬색상의 이것!!!
진주색이 없고 조금은 진주색 색상 맞추기가 까다롭기에 그냥 크롬색상이면 그래도 순정틱하지않을까 해서선택함...

SM7 넌아트는 관리 컨셉이  "순정틱" 이었기때문이었다.

제품선택은 이렇게 하면된다. 트렁크타입은 오른쪽 사진을 트렁크가니쉬타입은 왼쪽사진을 참조바란다.

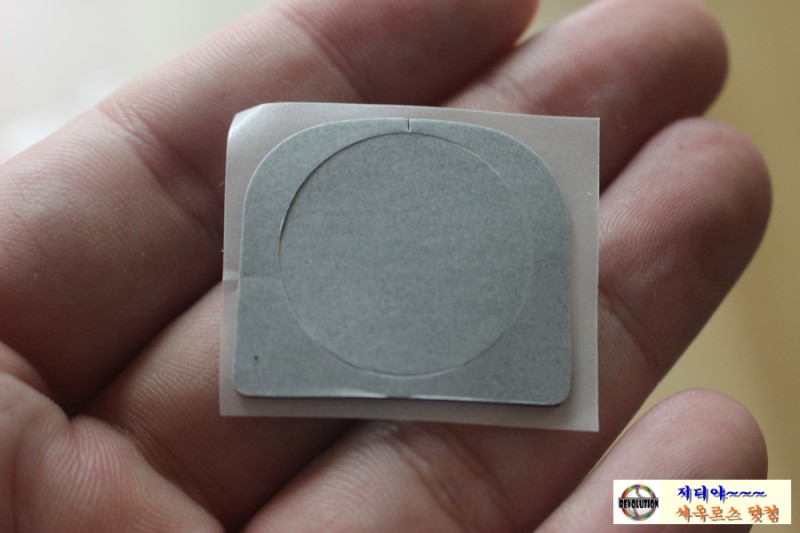

구성품이야 뭐 단촐하다. 배선과 방수용 양면테입...

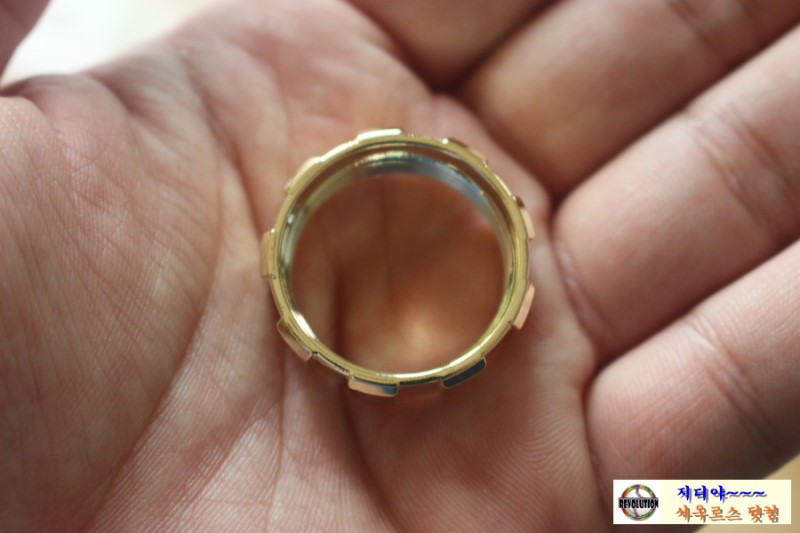

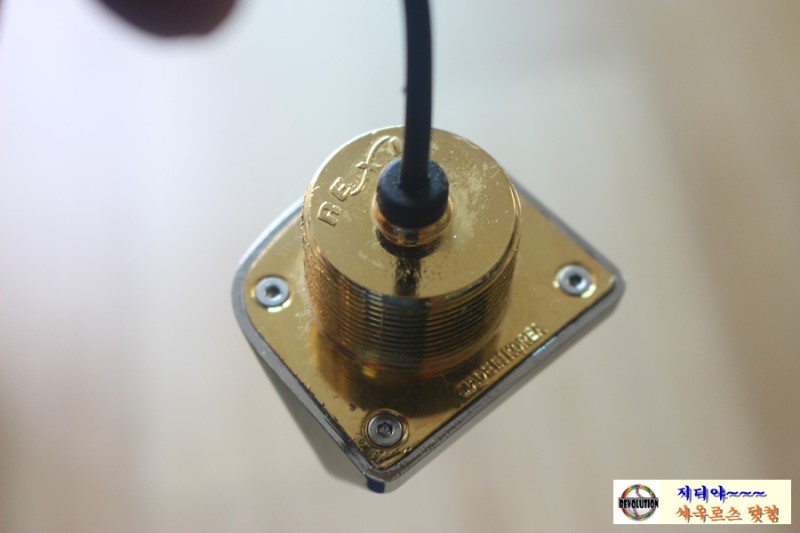

넓디 넓은 트렁크구멍에 대응할수있는 트렁크용 후방카메라..

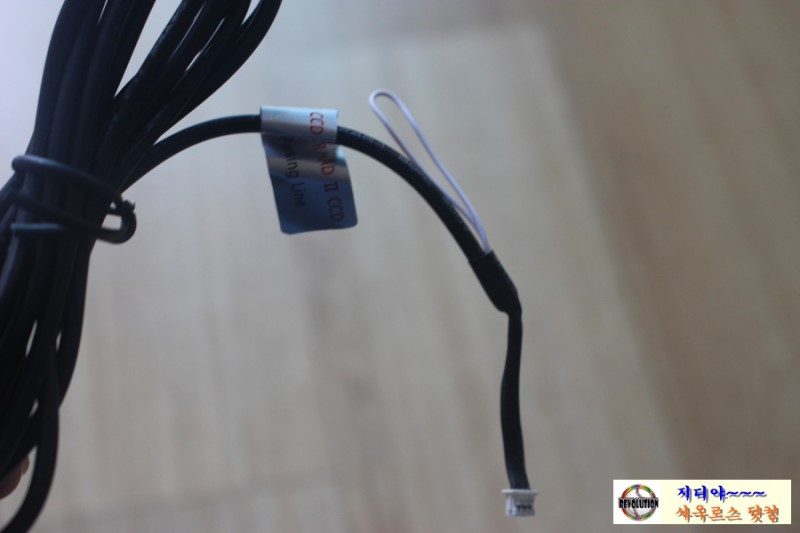

저기 저 하얀선은 주차선을 표시해주는데 네비에서 주차선을 지원한다면 끊어도 된다.

본격적으로 설치를 진행해본다.
우선 작업방식은 순정배선을 그대로 살리며 커넥터까지 그대로 사용하는 것이 이 작업의 핵심이다.

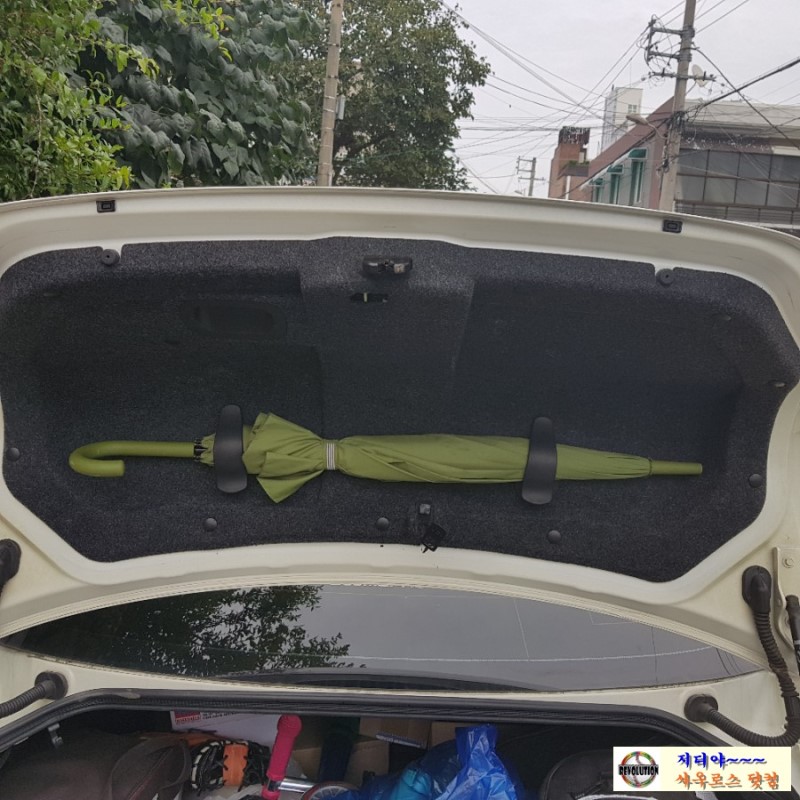

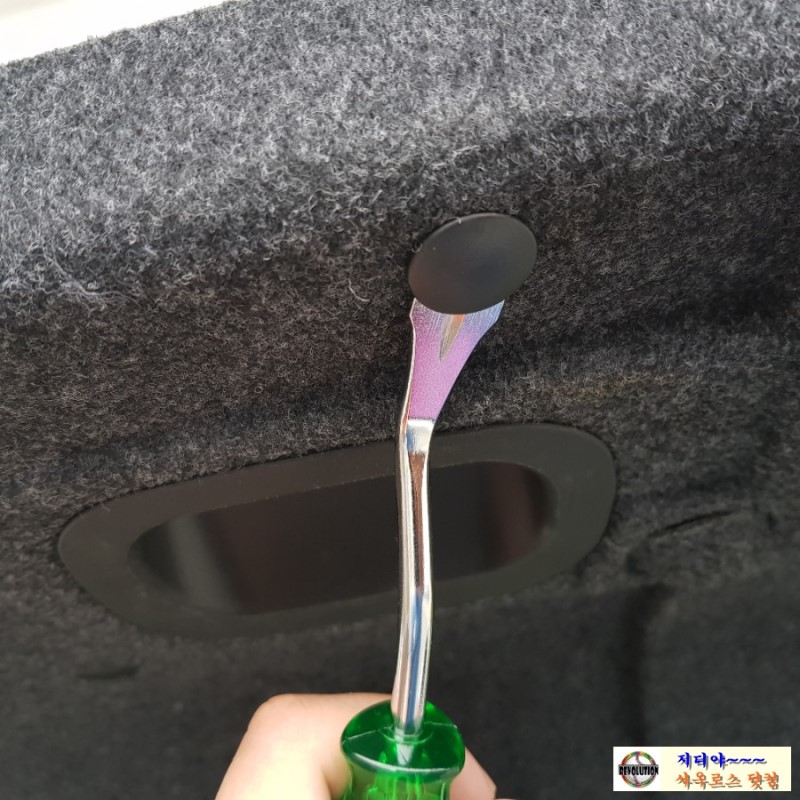

우선 트렁크를 열면 내장재를 고정하는 핀들이 있는데 오리발이라는 공구로 하나씩 제거를 해준다.

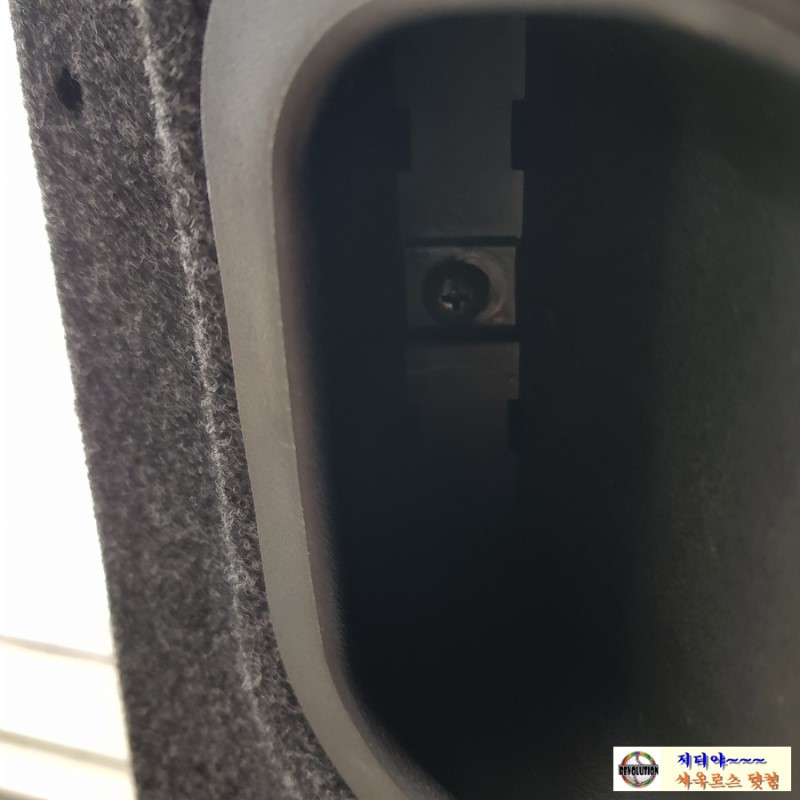

그리고 손잡이부분에 피스가 하나 밖혀있다.
+자 드라이버로 피스를 제거해준다.
나사위 마감재가 덮어씌워져 있으니 탈착시 참고하기로 한다.

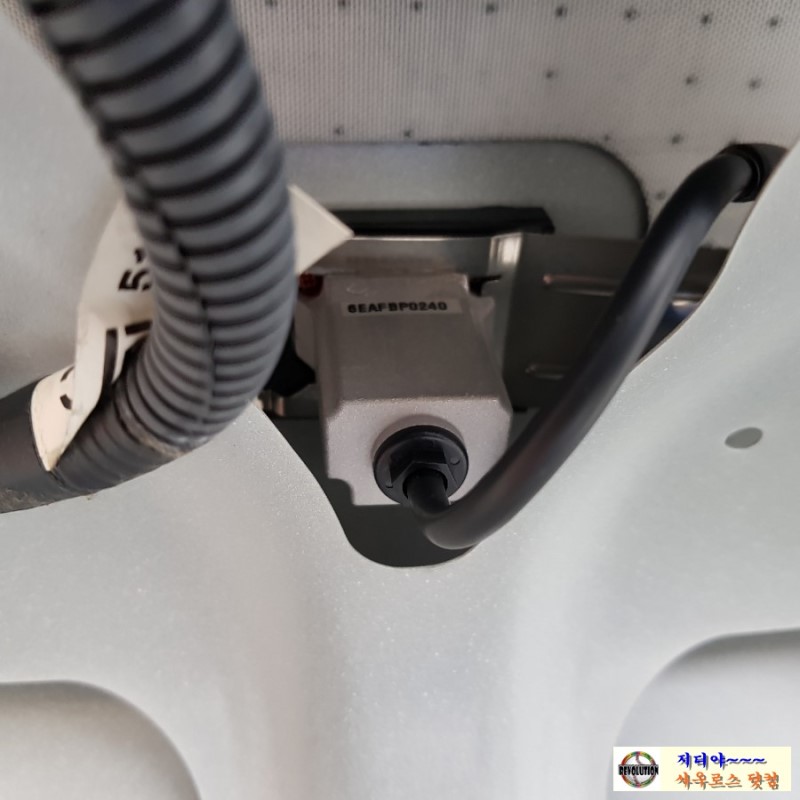

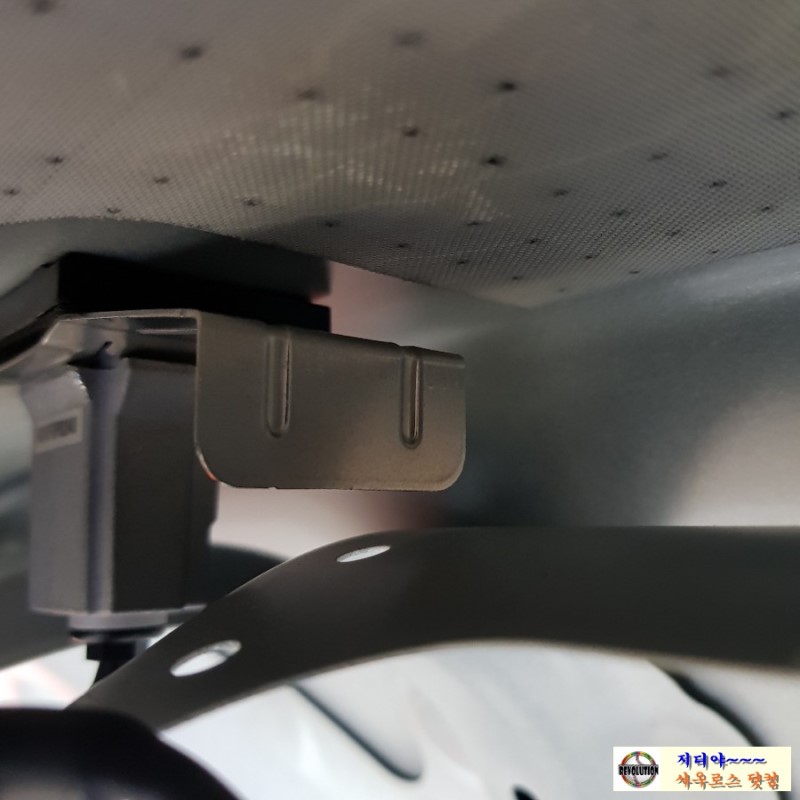

내장재를 들어내고 카메라 후면 부분의 사진이다. 저 은색 브라켓을 제거해면 카메라가 분리되는 방식으로 되어 있으니 브라켓을 좌우로 조금은 강한힘으로 흔들며 제거를 한다.
◆ 단 좁은공간으로 인하여 손을 다칠수 있으니 장갑을 착용하고 제거를 해주면 좋다.

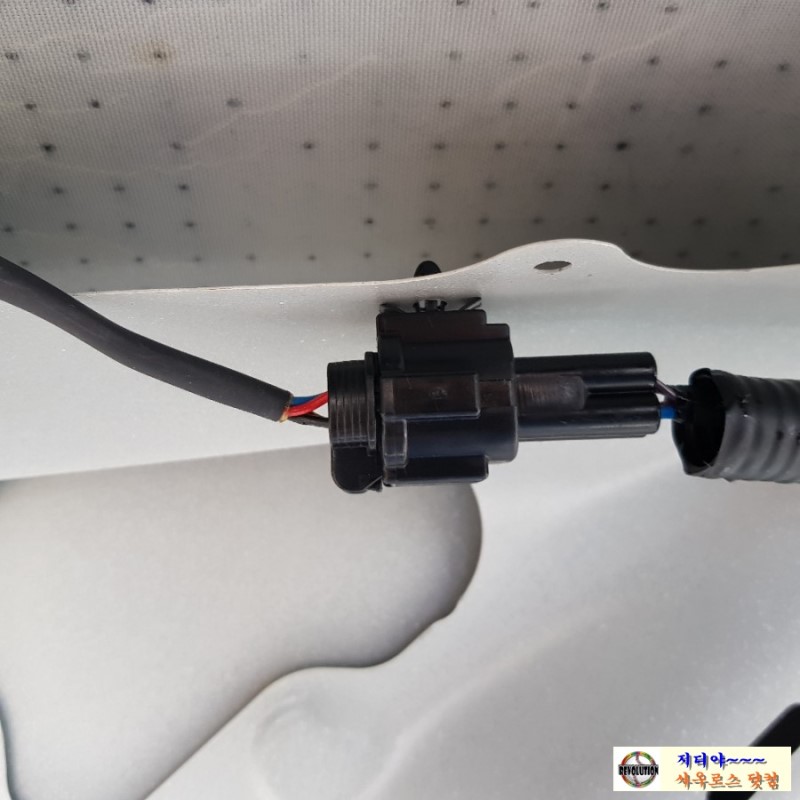

그리고 커넥터를 빼준다... 브라켓 제거나 커넥터 빼주는 순서는 상관없다.

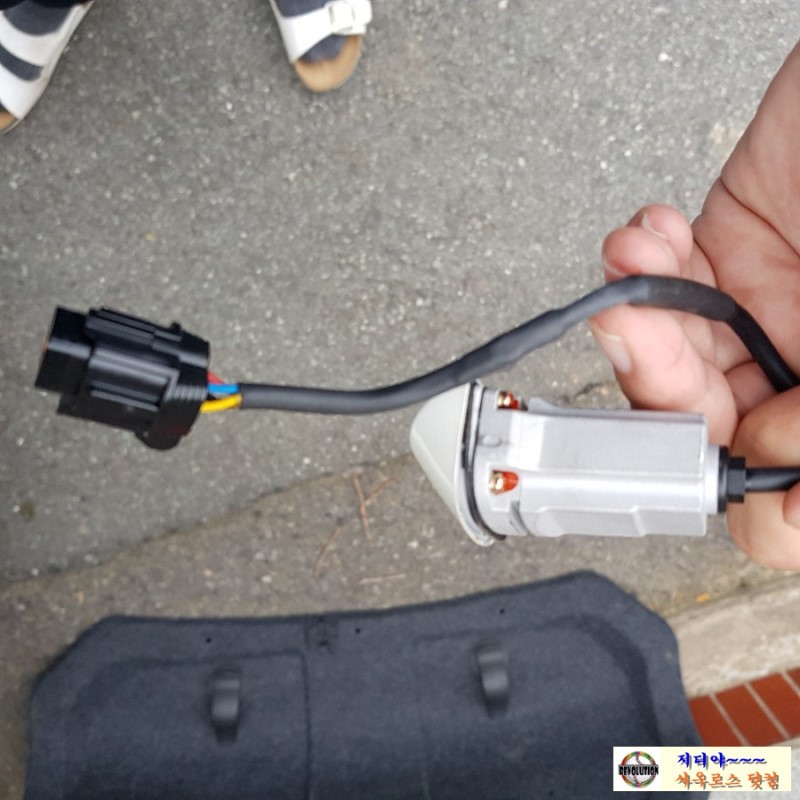

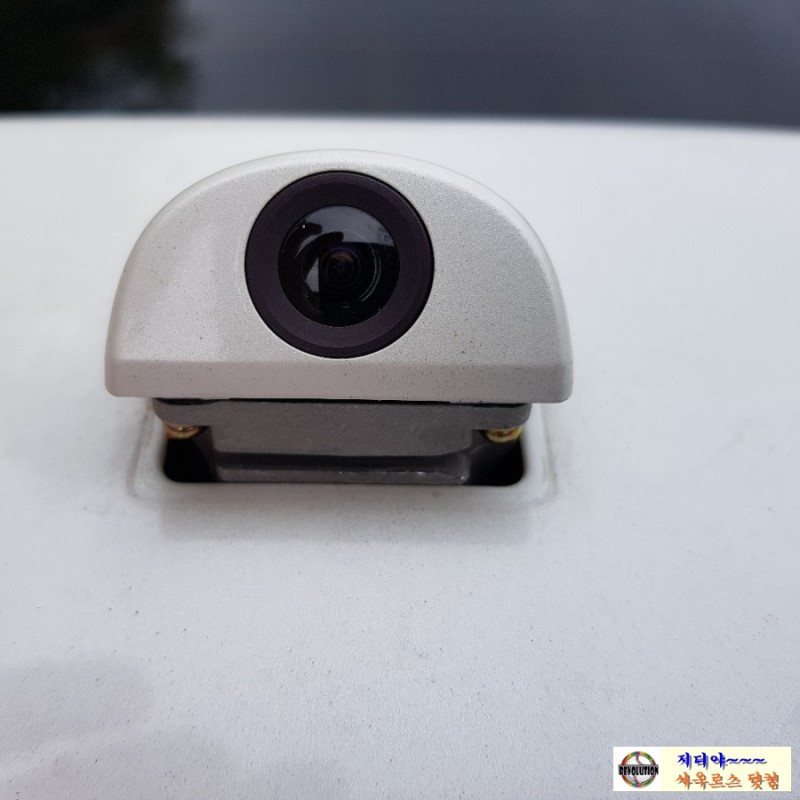

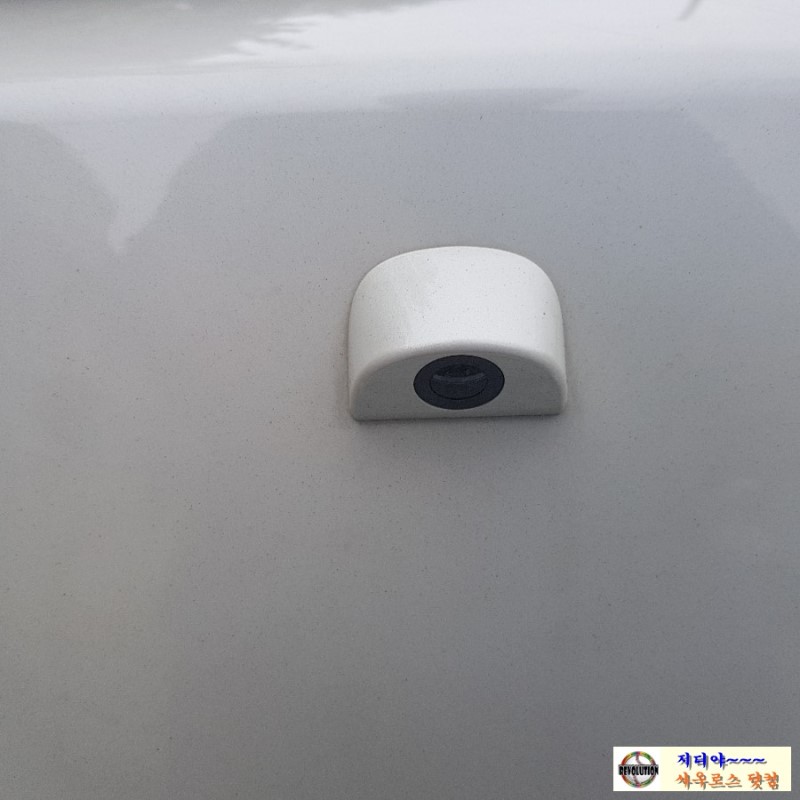

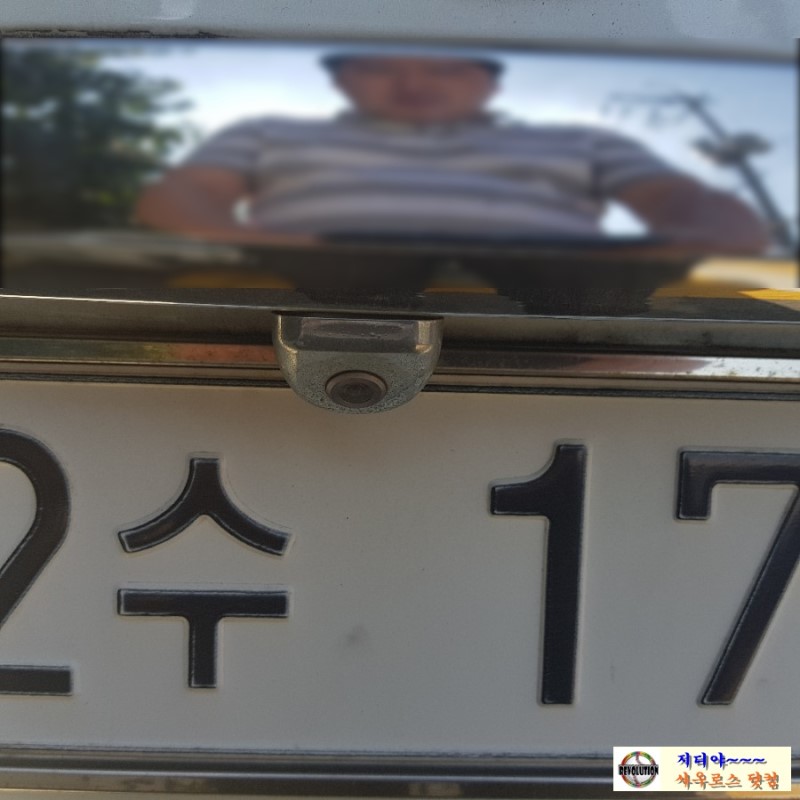

순정후방카메라의 모습 , 오늘 넌 여기서 사라져줘야할 운명이다.

브라켓 제거및 커넥터 분리후 트렁크에서 제거를 해준다.
카메라와 연결되어 있는 커넥터를 사용할 것이다. 배선을 여유있게 하여 절단을 한다.

그리고 스트리퍼를 사용하여
피복을 벗겨주고...

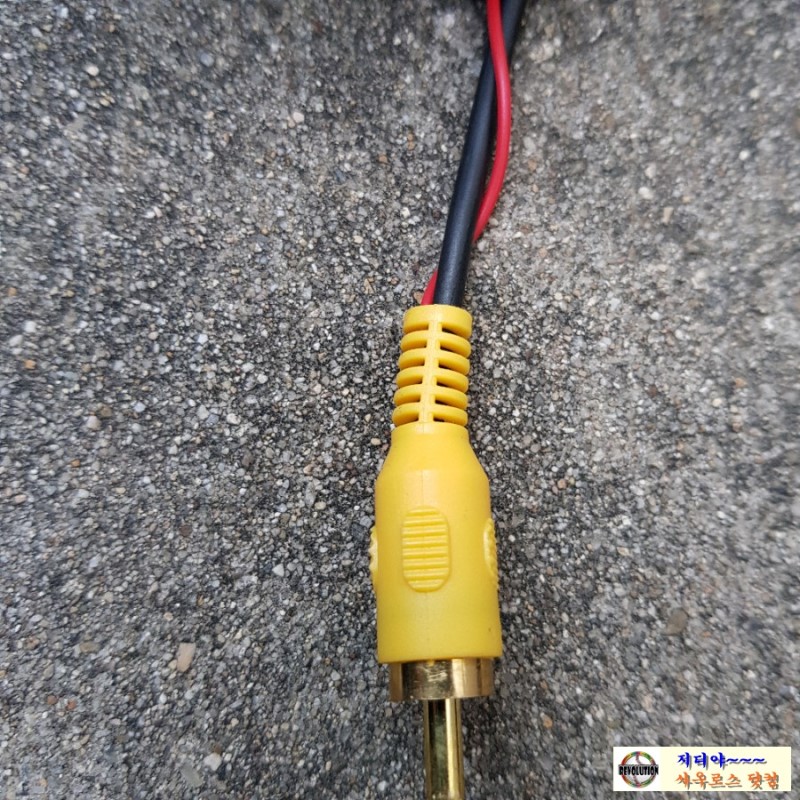

동봉되어 있던 후카 배선의 RCA 대가리를 싹둑 자른다.

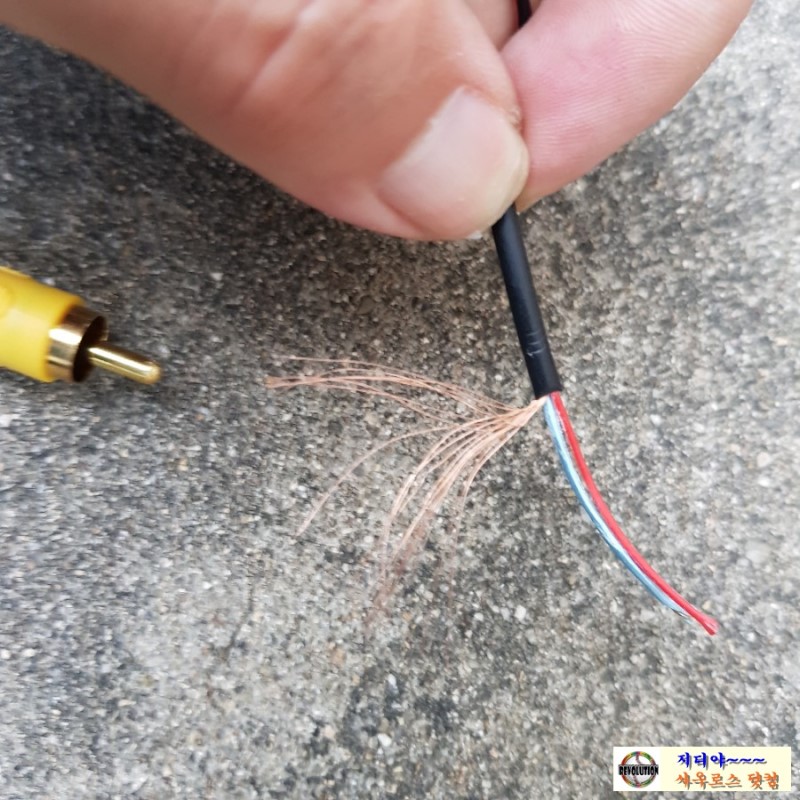

오른쪽 사진 기준으로 빨간색은 사용안함
밖에 보이는 저 구리선들은  -선
그리고 은박호일로 감싸져 있는 부분을 보면 노란색 피복이 보여지는데 이부분이 영상선이다.

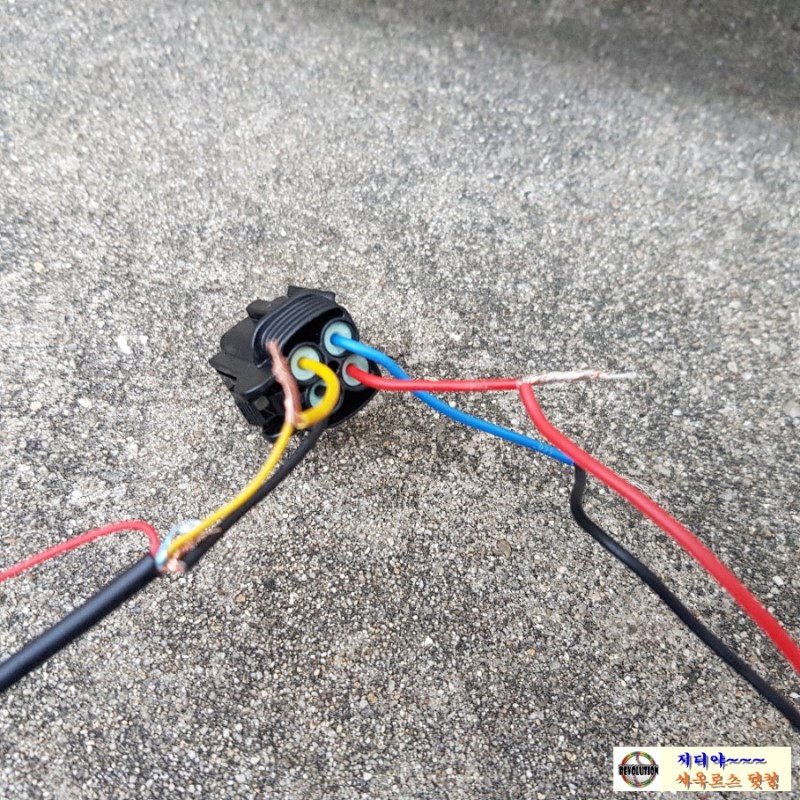

자 이제 선들을 하나씩 짜집기를 하자... 우선 연식에 따라 다를수 있으니 참고만...

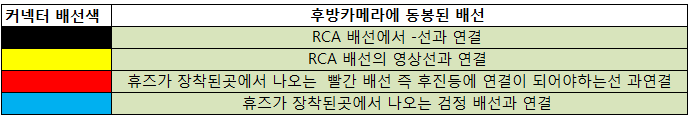

▶06년 SM7 넌아트 기준으로 배선연결임◀

이렇게 연결하고 필요시 납땜을 해줘도 괜찮다.
위와 같이 연결후 절연테입으로 마감을 하거나 수축튜브를 이용하여 마감을 한다.

그러고 나서 카메라를 부착하기 위하여
양면테입을 새롭게 만들어서 카메라에 붙였다. 부착과 방수를 위함이었기때문에 동봉된 양면 테입으로는 부착 및 방수가 제대로 안될거 같아 새로 만들었다.

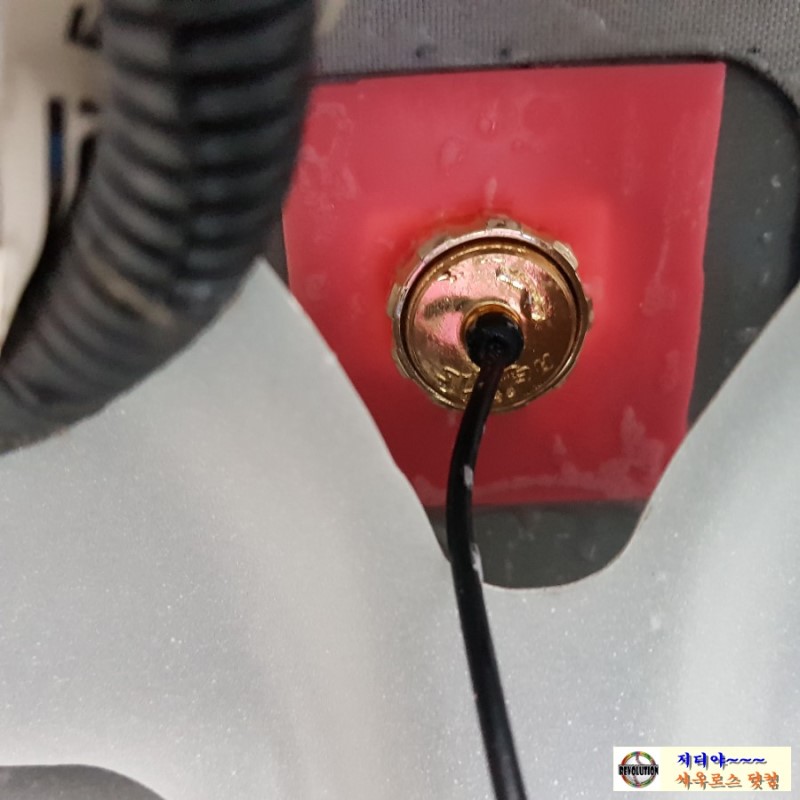

카메라자리를 잡고나서 영상이 제대로 보이는지 확인하고 트렁크안쪽을 마감을 한다.

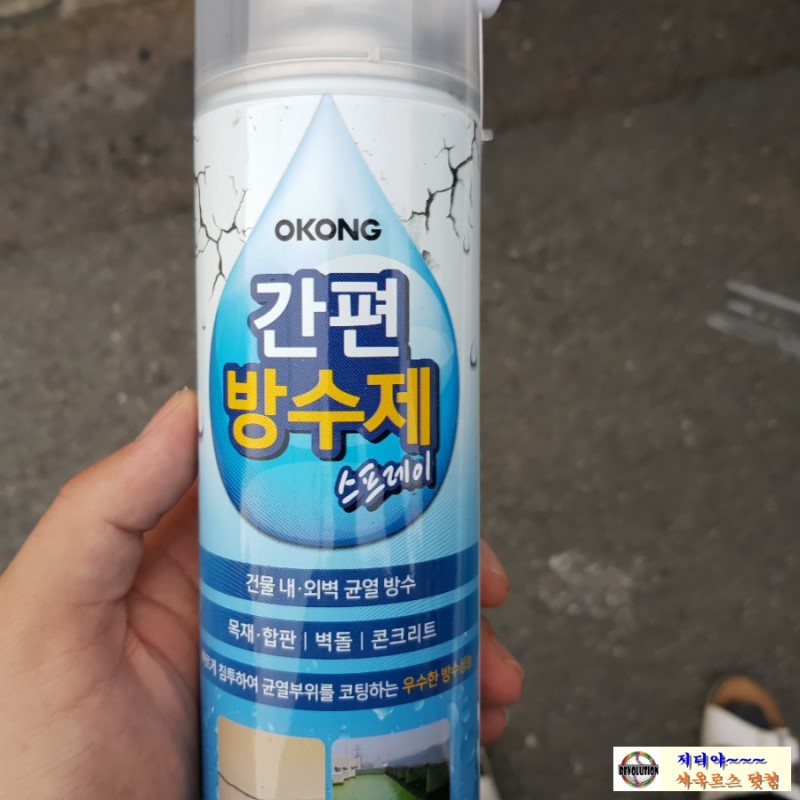

워낙 카메라홀이 커서 그런지 살작 빛이 비추길래 아크릴을 잘라 구멍을 뚫어 에폭시를 발라 트렁크 안쪽으로 부착후 뿌리는 방수제로 2차 방수를 하였다...
그리고 내장재는 역순으로 조립을 해주었다.

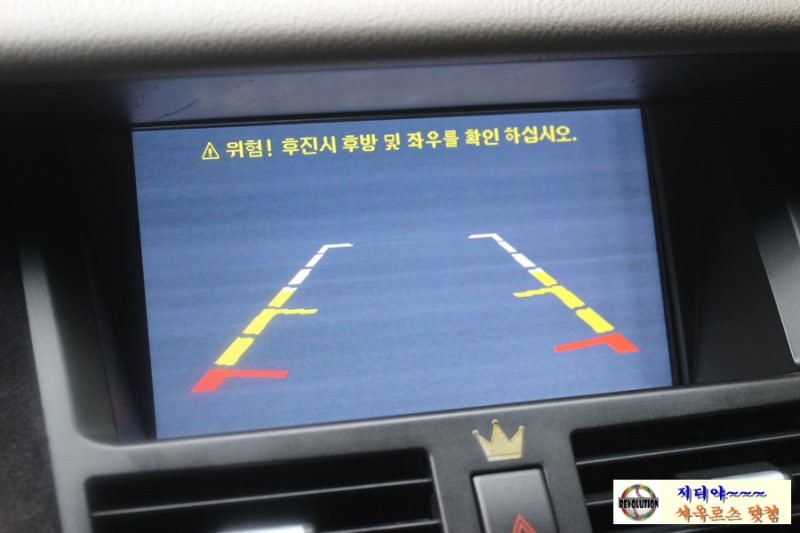

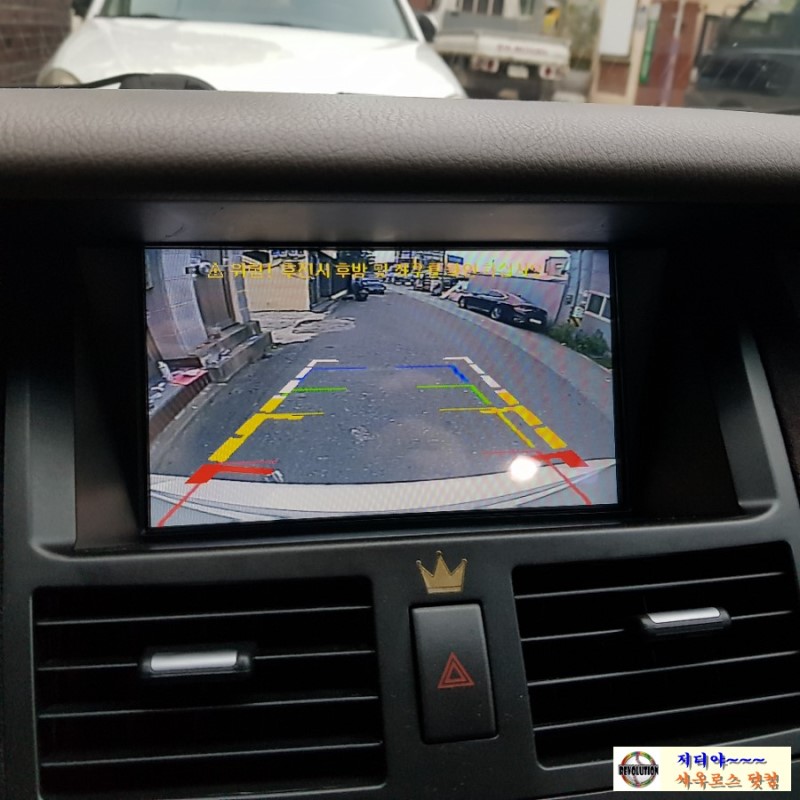

장착후 후진영상 뒤가 참 잘보인다. 음 나름 만족하는이유가 화질이 괜찮다고 느껴졌기 때문이다.

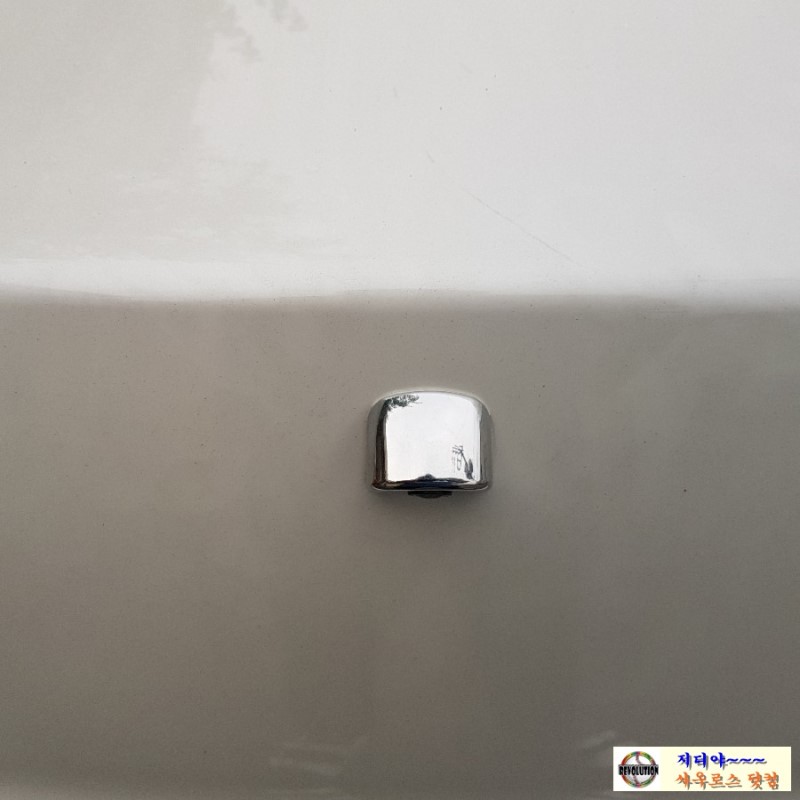

진주색이었으면 좋겠지만 나름 크롬도 어울린다.
순정후방카메라를 사서 다는것도 나쁘지않다.
하지만 가격이 사악하기에 사제 후방카메라로 바꾸는게 더 좋을듯 싶다.
